Beschreibung

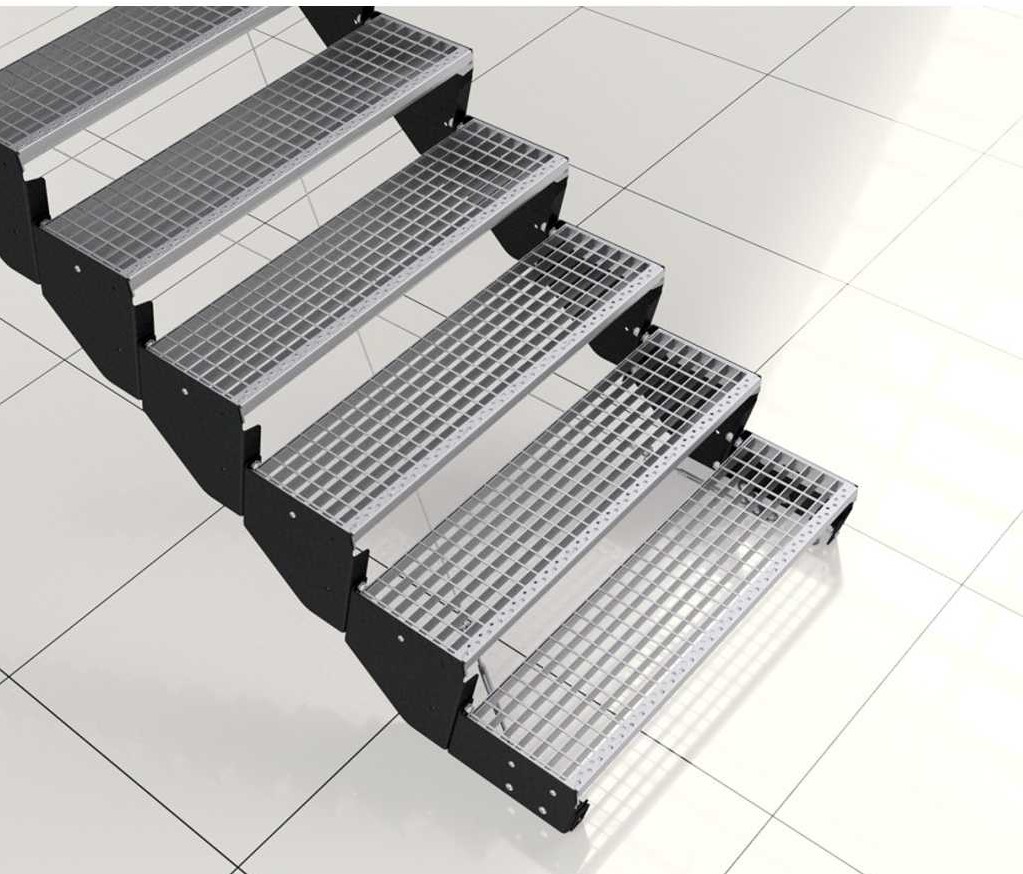

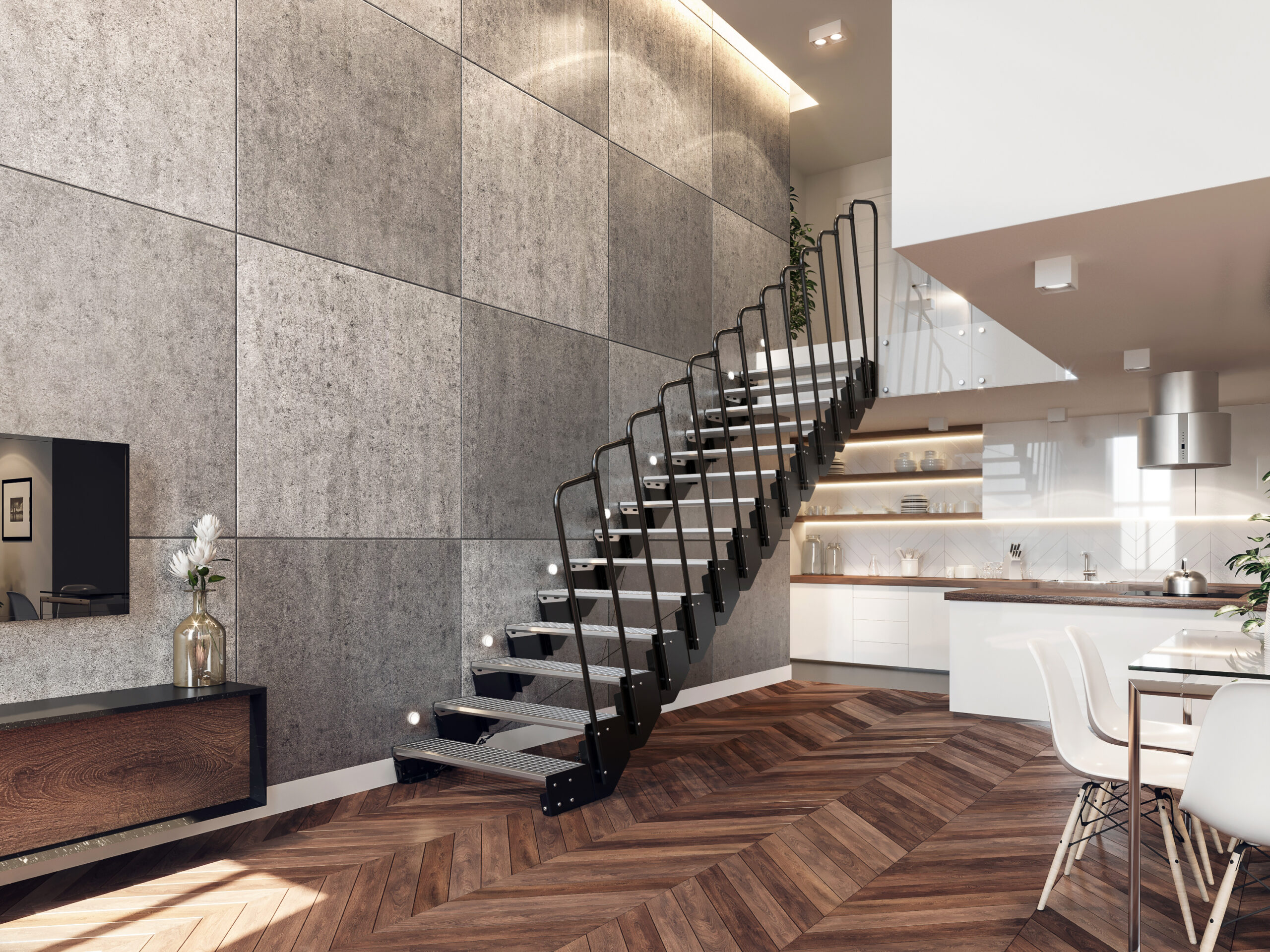

Offene modulare Treppen mit einer Stahlkonstruktion aus seitlichen Modulen mit Stufen aus verzinkten Gittern, mit verstellbarer Stufenhöhe, wählbarer Farbe der Konstruktion, Art des Geländers und Podests
Möglichkeiten zur Auswahl:
- Anzahl der Stufen bis zu einer Höhe von max. 400 cm
- Farbe der Konstruktion (verfügbar in verzinkt + 9 RAL-Farben)
- Art des Geländers (5 Modelle)

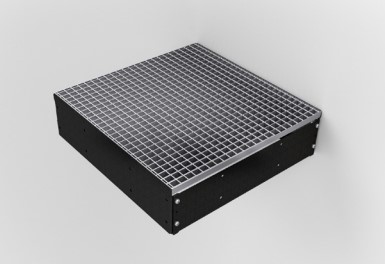

- Art des Podests

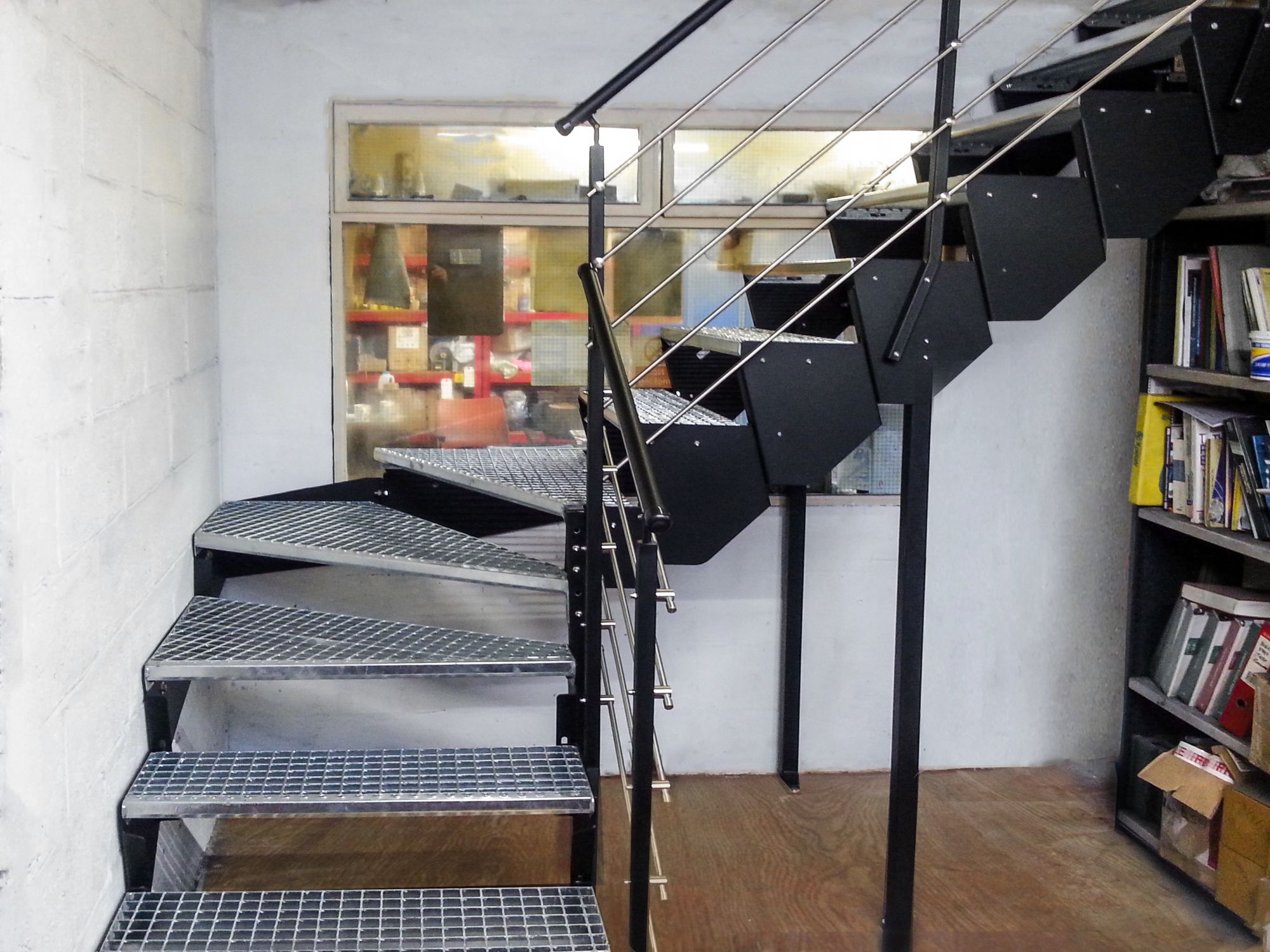

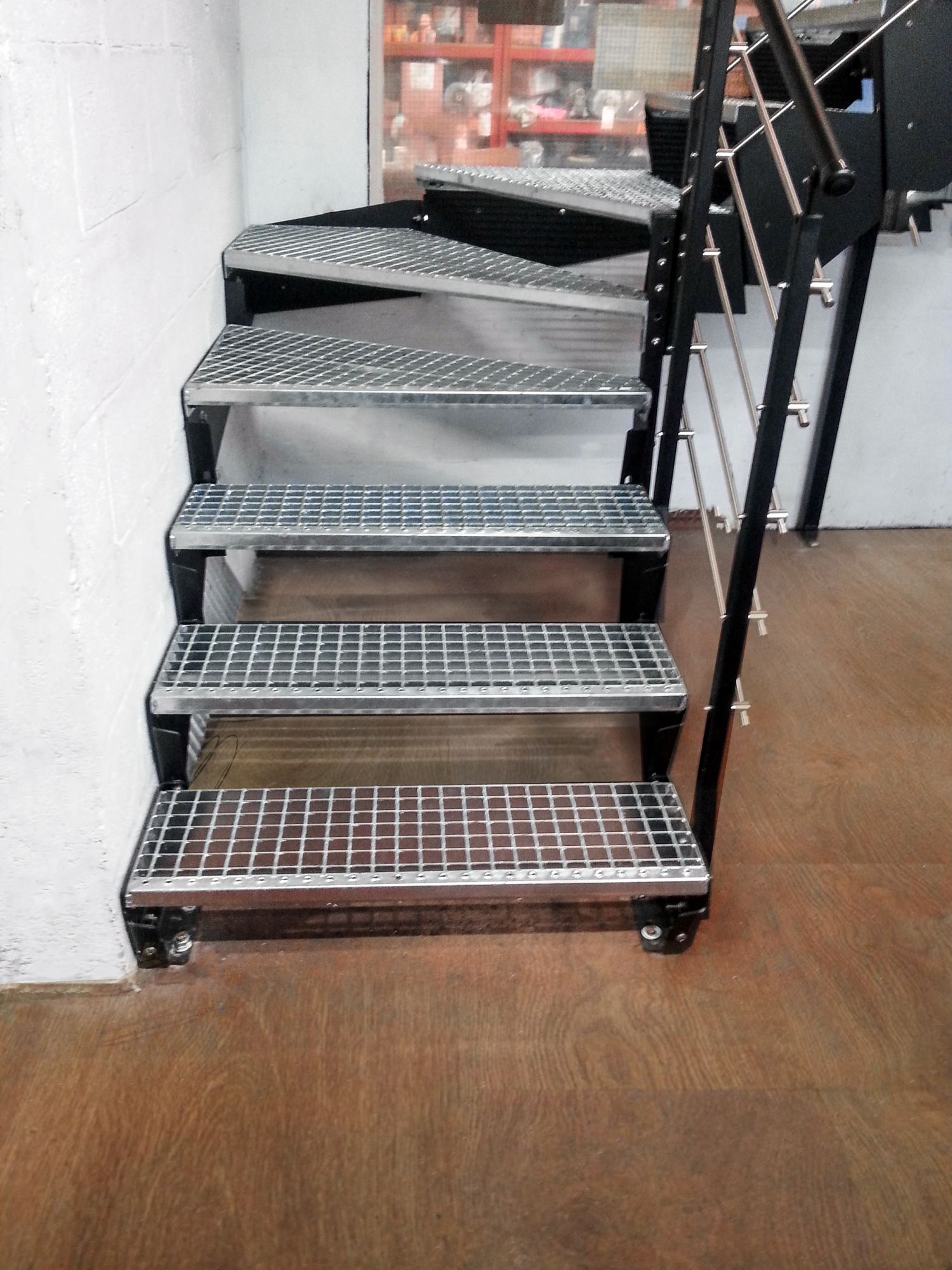

- Rechtwinklige Biegung um 90°
Beschreibung:
- Die Konstruktion besteht aus einer doppelten Stahlstruktur mit modularen Elementen, die seitlich an den Treppen angebracht und miteinander verschraubt sind.
- Die Stufenhöhe ist im Bereich von 170 bis 200 mm verstellbar.
- Stufentiefe 280 mm, Trittfläche verstellbar je nach Stufenhöhe im Bereich von 241 bis 249 mm.
- Auswahl der Anzahl der Stufen von 2 bis 19, Höhe von 34 bis 380 cm bzw. bis 400 cm mit Aufstieg.
- Stufenbreite 910 mm.

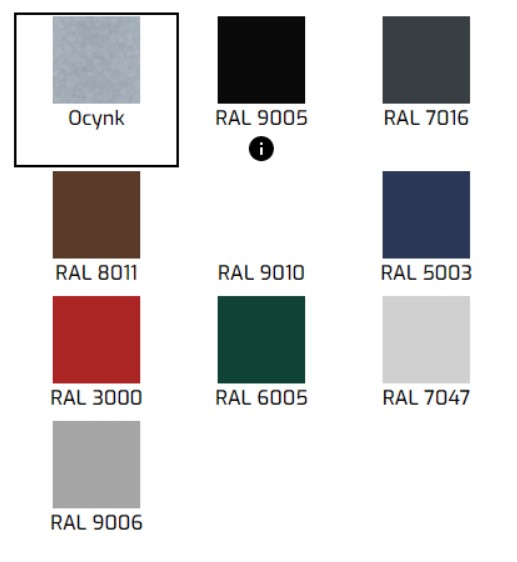

- Metallkomponenten sind mit einer Pulverbeschichtung in den verfügbaren Farben behandelt:
- SCHWARZ (RAL 9005)
- ANTHRAZIT (RAL 7016)
- WEISS (RAL 9010)
- BRAUN (RAL 8011)
- BLAU (RAL 5003)
- ROT (RAL 3000)
- GRÜN (RAL 6005)
- HELLGRAU (RAL 7047)
- HELLGRAU (RAL 9006)
- VERZINKT
- Verfügbare Ausführung der Stufen: verzinktes Gitter.

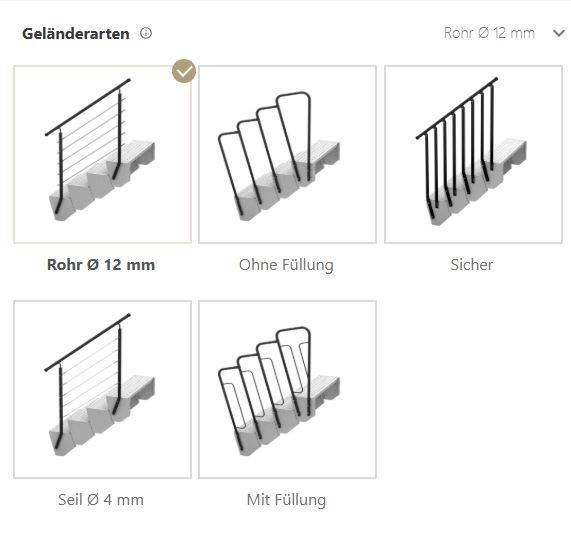

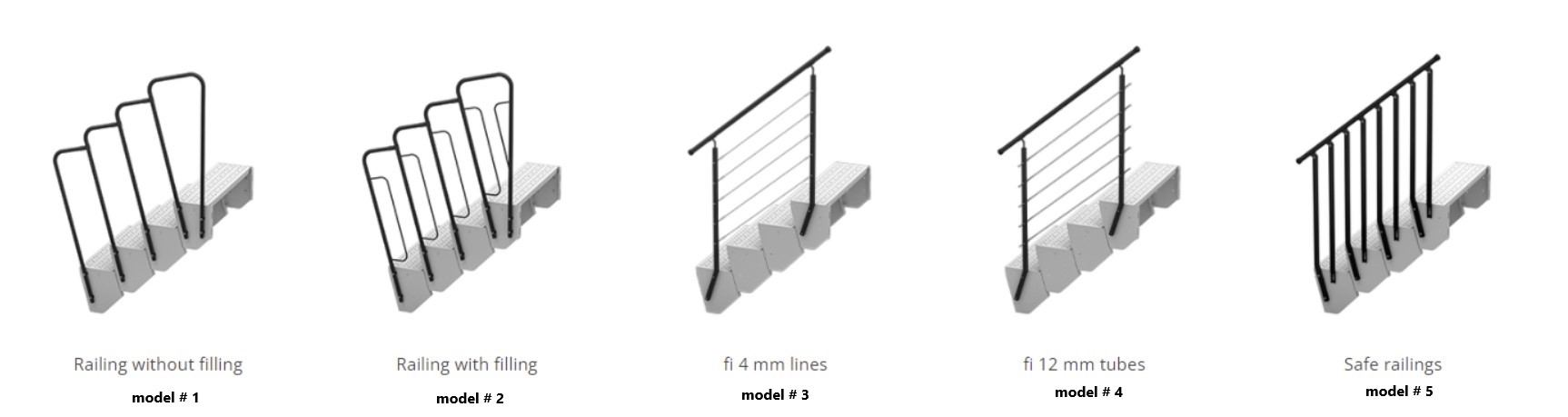

- Geländer verfügbar in 5 Ausführungen:

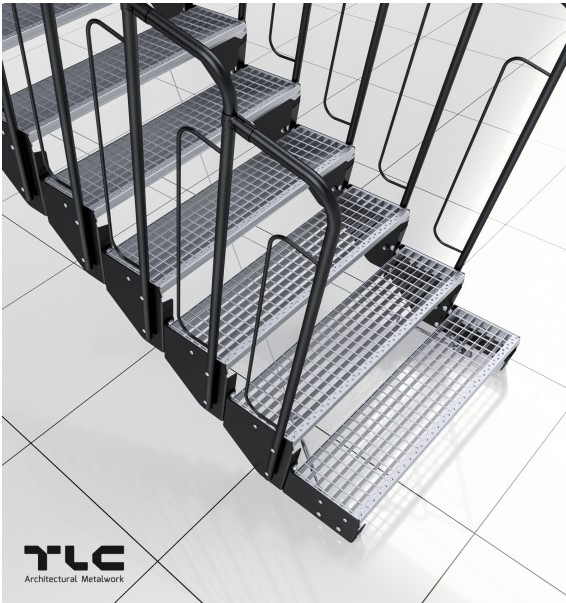

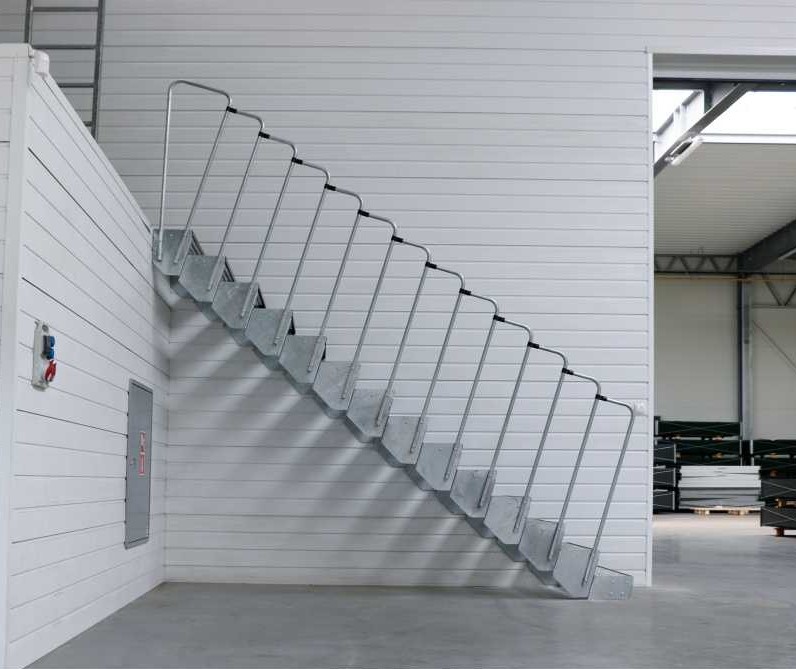

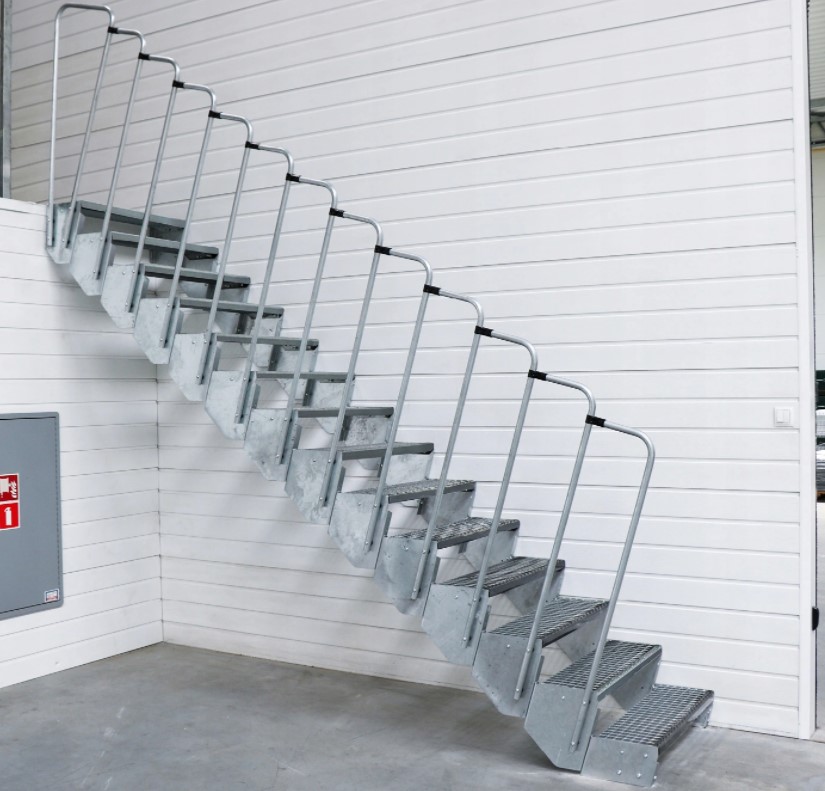

- Modell #1: Pfosten ohne Füllung mit oberer Biegung (ohne Handlauf)
- Modell #2: Pfosten mit Füllung mit oberer Biegung (ohne Handlauf)

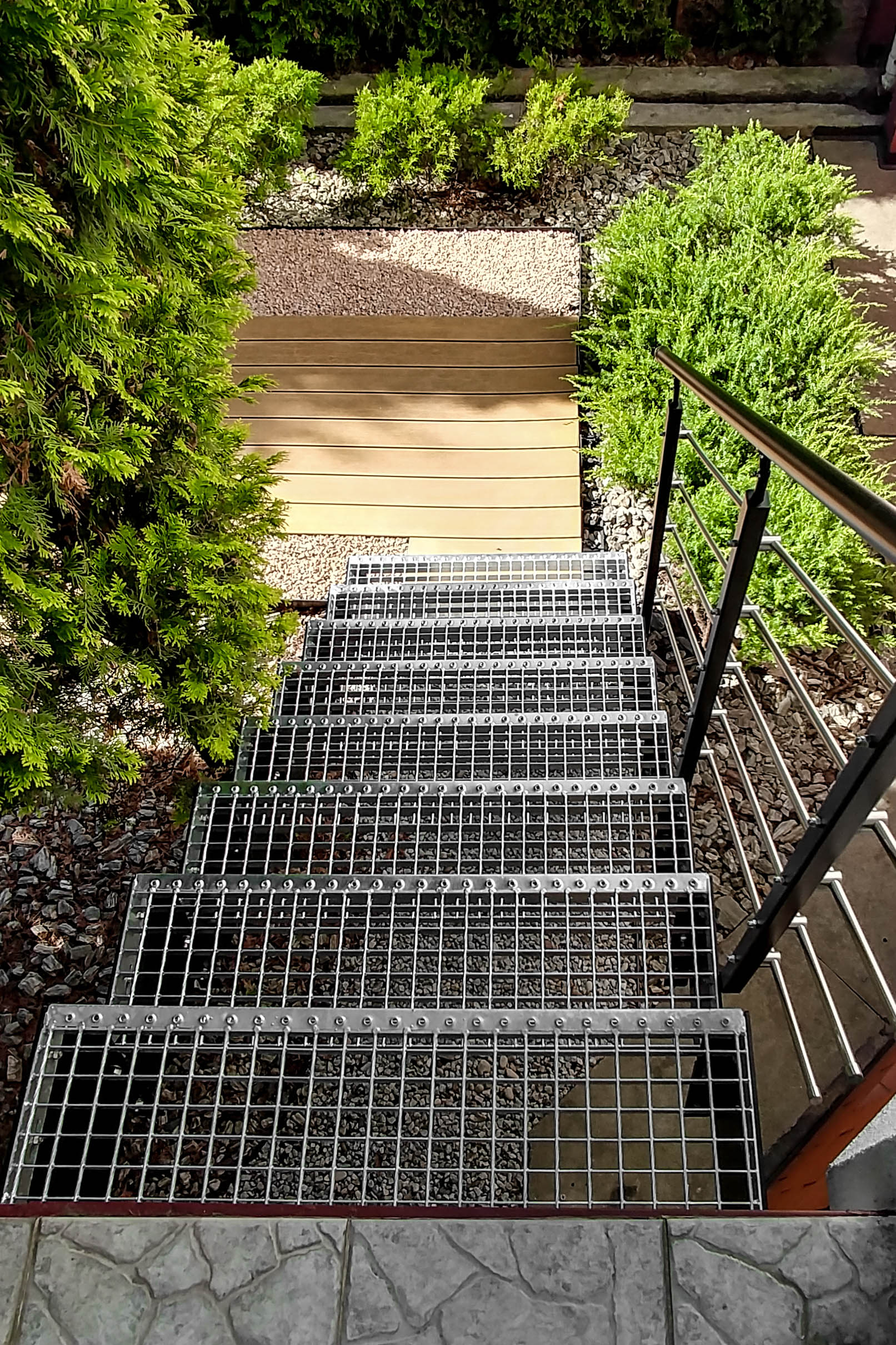

- Modell #3: Kombinierte Pfosten mit 4 Reihen Edelstahlseilen Ø 4 mm mit Metallhandlauf
- Modell #4: Kombinierte Pfosten mit 4 Reihen Edelstahlrohren Ø 12 mm mit Metallhandlauf
- Modell #5: Pfosten (sicherheitskonform nach Norm) mit Metallhandlauf
- Möglichkeit der Kombination mit verschiedenen Podest- und Stütztypen.
Technische Parameter:

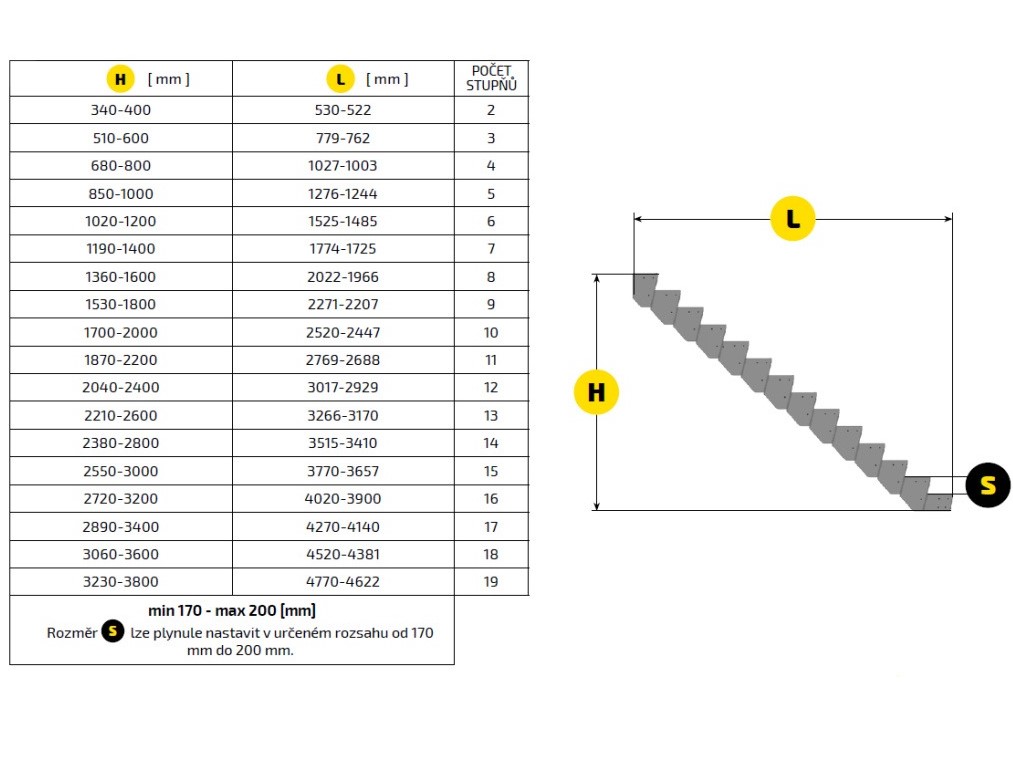

- Montagehöhe / Anzahl der Stufen / Grundrisslänge:
- Höhe 34 – 40 cm (60 cm mit Aufstieg) / 2 Stufen / 53 – 52,2 cm
- Höhe 51 – 60 cm (80 cm mit Aufstieg) / 3 Stufen / 77,9 – 76,2 cm
- Höhe 68 – 80 cm (100 cm mit Aufstieg) / 4 Stufen / 102,7 – 100,3 cm
- Höhe 85 – 100 cm (120 cm mit Aufstieg) / 5 Stufen / 127,6 – 124,4 cm
- Höhe 102 – 120 cm (140 cm mit Aufstieg) / 6 Stufen / 152,5 – 148,5 cm
- Höhe 119 – 140 cm (160 cm mit Aufstieg) / 7 Stufen / 177,4 – 172,5 cm
- Höhe 136 – 160 cm (180 cm mit Aufstieg) / 8 Stufen / 202,2 – 196,6 cm
- Höhe 153 – 180 cm (200 cm mit Aufstieg) / 9 Stufen / 227,1 – 220,7 cm
- Höhe 170 – 200 cm (220 cm mit Aufstieg) / 10 Stufen / 252 – 244,7 cm
- Höhe 187 – 220 cm (240 cm mit Aufstieg) / 11 Stufen / 276,9 – 268,8 cm
- Höhe 204 – 240 cm (260 cm mit Aufstieg) / 12 Stufen / 301,7 – 292,9 cm
- Höhe 221 – 260 cm (280 cm mit Aufstieg) / 13 Stufen / 326,6 – 317 cm
- Höhe 238 – 280 cm (300 cm mit Aufstieg) / 14 Stufen / 351,5 – 341 cm
- Höhe 255 – 300 cm (320 cm mit Aufstieg) / 15 Stufen / 377 – 365,7 cm
- Höhe 272 – 320 cm (340 cm mit Aufstieg) / 16 Stufen / 402 – 390 cm
- Höhe 289 – 340 cm (360 cm mit Aufstieg) / 17 Stufen / 472 – 414 cm
- Höhe 306 – 360 cm (380 cm mit Aufstieg) / 18 Stufen / 452 – 438,1 cm
- Höhe 323 – 380 cm (400 cm mit Aufstieg) / 19 Stufen / 477 – 462,2 cm
- Max. Höhe der Treppe:
- 380 cm (letzte Stufe auf Bodenhöhe)
- 400 cm (letzte Stufe unter Bodenhöhe)
- Min. Höhe der Treppe:
- 34 cm (2 Stufen)
- Stufenhöhe:
- 170-200 mm (verstellbar)
- Reine Trittflächentiefe:
- 241-249 mm (abhängig von der eingestellten Stufenhöhe)
- Zulässige Belastung:
- 2 kN/m²
- Belastung pro Stufe:
- 125 kg
- Nutzbreite:
- 898 mm
- Außenbreite:
- 962 mm (einschließlich Geländer)
- Stufenmaße:
- 898×260 mm
- Material:
- Stahl S355JR, S235JR
